壓縮機級間冷卻器

用途

      廣泛應用在電力、空分、化工、制藥等領域中的大型多級壓縮機級間冷卻器要實現等溫壓縮、效率優化、保證壓力、溫度各項技術指標，必須在各段間配置級間冷卻器。級間冷卻器有壓縮機之肺的形象比喻，它的冷卻效果和可靠性直接影響壓縮機的性能和效。

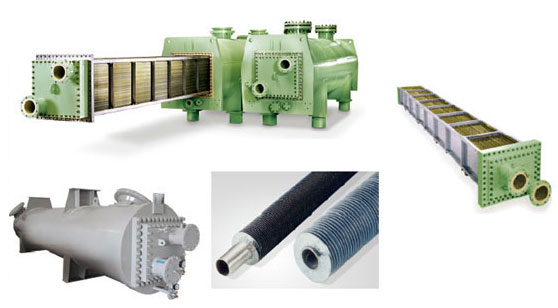

級間冷卻器的結構形式

      按介質的流動方向分為B2型、B3型；按介質的干、濕性分為BAC和MAC型。級間冷卻器由殼體、管束、前、后管箱、內置式分離器組成。殼側（即翅片側）走高溫氣體，管內走冷卻水，在級間冷卻器的氣體冷側出口側加裝分離器，經分離器后的冷凝水，匯集到設備底部由輸水口排出。管束由翅片管、管板、側墻、可調滑動輪組成，是結構設計的核心。核心元件換熱管有：E型翅片管、板翅片等形式，管束采用可拆結構，以便維修、替換。

核心元件換熱管形式

      1、  自主研發的板翅片：由鋁或銅板片與換熱管脹接組成。

      2、  E型翅片管：由換熱管與外套鋁管擠壓復合而成。
