一、概述：

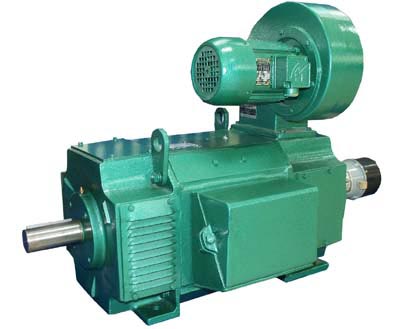

本廠開發的ZDT2系列直流電動機是在我廠Z系列中型直流電動機的基礎上，采用最新技術設計制造的新產品，專用于制糖壓榨機軋輥驅動。本系列電機的性能，外形安裝尺寸及技術要求均符合國家標準（GB）和國際電工委員會標準（IEC）。電機各部分機械尺寸，公差符合國際標準化委員會標準（ISO）。
二、使用條件：
1.本系列電機可以安裝在環境比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保持電機內部的清潔。
2.本系列電機的冷卻空氣中不應含有酸、堿等對電機的絕緣和換向性能有損害的氣體。
3.本系列電機適應于濕熱帶地區使用，環境空氣溫度不超過40℃。
4.本系列電機的供電電源采用靜止整流電源，也可采用直流發電機電源。
5.當電動機采用靜止整流電源供電時，整流器的脈波數不應小于6。在額定基速，額定電壓和額定負載電流下，電源的峰值波紋因不超過10%，允許不外接平波電抗器。
三、型號說明：
四、結構簡介：
本系列電機的機座采用薄鋼板多角形疊片結構，具有體積小，重量輕等特點。適用可控硅整流電源，在負載電流的迅速變化下，電機有良好的換向性能。整個定子和轉子采用無溶劑漆真空壓力浸漬（VPI），使繞組具有良好的抗潮能力和機械強度，并且絕緣和導熱性能良好。電樞鐵心硅鋼片疊裝而成，具有良好的導磁性能。本系列電機全部采用滾動軸承，不停機加油結構，本系列電機的絕緣等級為F級。
五、冷卻方式和結構，安裝型式：
本系列電機的防護等級根據GB/T4942.1和IEC34-5《電機外殼防護分極》標準，外客防護等級有IP23和IP44兩種。電動機冷卻方式根據GB/T1993和IEC34-6《電機冷卻方法》標準，有IC06、IC17和IC37三種，本系列電動機標準形式的冷卻空氣入口在電機傳動端（非換向器端）。 |
