詳細資料:

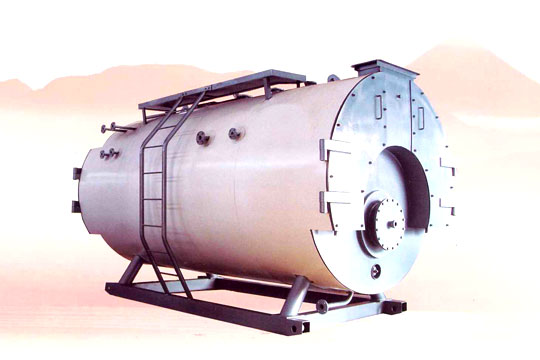

WNS型 系列鍋爐 合適的爐膽尺寸，展開式火焰，闊容輻射式受熱面，適應各種油、氣燃燒器，結構簡單。 完善的強度設計，充裕的傳熱面積，使鍋爐性能得到充分保證。 選用高質量的水泵、閥門、電器元件及安全附件，配套齊全。 鍋爐具有自動點火、程序控制、水位控制、溫度控制、超壓保護、爐內熄火保護等控制及保護功能，操作簡便、安全可靠、保養維修方便。 每臺鍋爐出廠前均經嚴格檢驗，包括燃燒器及電控制裝置的調試，確認合格后由技術監督部門簽發監督檢驗證書。 LNS與WNS系列燃油（氣）蒸汽鍋爐技術參數 項目\鍋爐型號 LNS0.2-0.4-Y WNS0.5-1.0-Y(Q) WNS1-1.0-Y(Q) WNS2-1.25-Y(Q) WNS3-1.25-Y(Q) WNS4-1.25-Y(Q) WNS6-1.25-Y(Q) WNS8-1.25-Y(Q) WNS10-1.25-Y(Q) 額定蒸發量 kg/h 200 500 1000 2000 3000 4000 6000 8000 10000 額定蒸汽壓力 MPa 0.4 1.0 1.0 1.25 1.25 1.25 1.25 1.25 1.25 額定蒸汽溫度 ℃ 151 184 184 194 194 194 194 194 194 額定熱效率 % ≥90 配電量 kW 0.25 0.55 1.11 2.2 7.5 7.5 12 37 37 燃料消耗量 輕油kg/h 14.1 36 68 140 200 269 393 538 850 天然氣 Nm3/h 16 39 78 154 235 348 462 620 775 重油 kg/h 19 35 70 140 207 277 415 554 700 鍋爐滿水容量 kg 275 1200 2050 4500 5500 5500 8050 1300 1500 主蒸汽管座 mm Dn25 Dn40 Dn65 Dn65 Dn80 Dn100 Dn125 Dn150 Dn150 給水管座 mm Dn25 Dn25 Dn25 Dn40 Dn40 Dn40 Dn40 Dn50 Dn50 排污管座 mm Dn25 Dn40 Dn40 Dn40 Dn40 Dn40 Dn40 Dn50 Dn50 安全閥管座 mm Dn40 Dn40 Dn40 Dn40 Dn50 Dn50 Dn50 Dn50 Dn50 煙囪直徑 mm Φ200 Φ220 Φ300 Φ300 Φ350 Φ400 Φ450 Φ500 Φ600 最大運輸尺寸 長 mm Φ960 2580 3440 4800 4611 4905 5500 5910 6510 寬 mm Φ960 1570 1890 2450 2618 2460 2750 2820 2820 高 mm 2225 1488 1858 3400 2120 2700 3000 3650 3650 最大運輸重量 kg 1310 2530 4169 6700 8000 10000 15400 21500 23000 WNS系列燃油（氣）熱水鍋爐技術參數 項目\鍋爐型號 WNS0.35-0.7/95/70-Y(Q) WNS0.7-0.7/95/70-Y(Q) WNS1.4-0.7/95/70-Y(Q) WNS2.1-1.0/95/70-Y(Q) WNS2.8-1.0/95/70-Y(Q) WNS4.2-1.0/115/70-Y(Q) WNS5.6-1.0/115/70-Y(Q) WNS7.0-1.0/115/70-Y(Q) 額定功率 MW 0.35 0.7 1.4 2.1 2.8 4.2 5.6 7.0 額定出水壓力 MPa 0.7 0.7 0.7 1.0 1.0 1.0 1.0 1.0 額定出水溫度 ℃ 95 95 95 95 95 115 115 115 額定進水溫度 ℃ 70 70 70 70 70 70 70 70 設計熱效率 % ≥90 鍋爐滿水容量 Kg 1740 2850 2990 5600 6124 8034 8200 11000 鍋爐循環水量 t/h 12 24 48 72 96 80 107 134 燃料消耗量 輕油kg/h 33 66 131 197 263 385 538 850 天然氣 Nm3/h 38 77 154 231 308 462 615 770 重油 kg/h 35 70 140 207 277 415 554 700 配電量 KW 0.55 1.1 2.2 7.5 7.5 12 37 37 出水管徑 mm Dn50 Dn65 Dn100 Dn125 Dn125 Dn150 Dn150 Dn200 回水管徑 mm Dn50 Dn65 Dn100 Dn125 Dn125 Dn150 Dn150 Dn200 排污管徑 mm Dn40 Dn40 Dn40 Dn40 Dn40 Dn40 Dn50 Dn50 煙囪直徑 mm Ф220 Ф300 Ф300 Ф350 Ф400 Ф450 Ф500 Ф600 安全閥管徑 mm Dn40 Dn40 Dn50 Dn50 Dn50 Dn65 Dn50 Dn50/80 最大運輸尺寸 長 mm 2700 3200 3500 4700 5280 5580 5910 6510 寬 mm 1600 1750 1800 2180 2180 2200 2820 2820 高 mm 2200 2400 2500 2700 2700 3020 3650 3650 最大運輸重量 kg 2570 3600 6000 9500 10100 15300 19000 22000 注: 本表格參數供參考,由于改進設計引起的尺寸變動恕不通知客戶。 燃料消耗量按輕油低位發熱值1kg=10200kcal=11.8kW,重油低位發熱值1kg=9600kcal=11.1kW,天然氣低位發熱值1Nm3=8550kcal=9.9kW。
