EtherCAT 插拔式模塊在電氣上基于成熟的 EtherCAT I/O 系統，而它們的設計讓它們能夠直接接在電路板上。電路板是一個專用的信號分配板，可以將信號和電源供電分配給各個獨立的專用接頭上。因此，在將其連接到信號分配板之前，需要對現場側進行完整的預配置。這樣可以從源頭上消除傳統的內部線纜接線帶來的出錯可能，使其能夠應用于安全性相關的生產工藝中。
信號分配板既可由用戶自己開發，也可以由 Beckhoff 根據用戶要求開發。這樣可以找到最好的解決方案，從而可以針對具體的應用定制設計電路板。

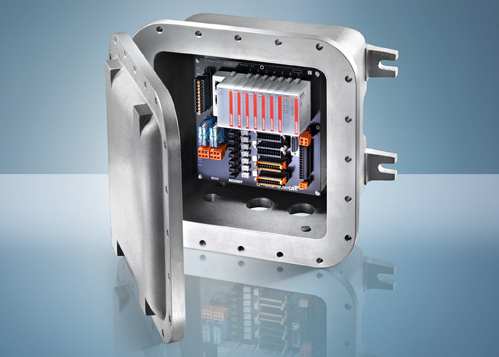

節省空間的 EJ 系統為一類區域易爆區的應用提供了更多優勢。由于 EJ 系統的空間要求低，因此具有強抗壓性的外殼（Ex d）可以設計的更為小巧，從而節省成本，甚至可以將數量更多的 I/O 通道和其它組件安裝到相同的空間內。在進行更換時，不正確接線的危險也減少到最低限度，因為 EtherCAT 插拔式模塊與電纜線束的插頭連接器提供了編碼選項。
Beckhoff 的 I/O 產品系列的整個功能范圍（包括功能安全解決方案）可通過 EJ 系列以極其緊湊的外形尺寸來實現。這種可插拔性允許僅在需要使用時實施。EtherCAT 插拔式模塊系統不僅簡化了安裝工作，而且也減少了維護工作。
|
