一、電抗器的工作原理
隨著科學技術的發展，各種非線性和時變性電子裝置的大量使用，如：逆變器、整流器及開關電源等，使得電力系統中諧波成份顯著增加。諧波含量的增加會讓電容補償裝置無法投入和切除電容器，甚至會導致無功補償裝置中電容器的頻繁損壞。為了整個用電系統安全，更為了用電設備的使用安全，建議在無功補償裝置中加裝電抗器。
成都瑞杰科能電氣有限公司（www.rogercanoo.com）主要采用RCG型干式鐵芯串聯電抗器，該系列用于低壓無功補償裝置（RWDB-K/RWDB-F）中能有效地限制合閘涌流，抑制諧波，提高電容器壽命。
二、主要技術參數
安裝場所：戶內；
環境溫度：-25℃~+45℃，相對濕度不超過90%；
海拔高度：≤2000m；
額定頻率：50Hz；
相數：單相或三相；
額定電壓：400V、450V、660V等系統；
絕緣水平：額定絕緣水平3kV/min；
額定電抗率：1%、5%、6%、7%、12%及以上。
三、主要技術優點
1、該電抗器分為三相和單相兩種，均為干式鐵芯；
2、線圈采用F級漆包線繞制，溫升相對低而產生的熱量亦相對小，對周圍的電器元件影響較小；
3、鐵芯采用優質低損耗進口冷軋取向硅鋼片，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗器在運行過程中氣隙不發生變化。
4、外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
5、電抗器整體浸漆減小了運行時的噪音。
6、該電抗器具有體積小、重量輕、外觀美等特點。
7、可用于250V、400V、450V、480V、525V、660V、690V等系統。
四、電抗率選擇的一般規律
1、電容器裝置接入處的背景諧波為3次
1) 3次諧波含量較小，可選擇0.1%～1%的串聯電抗器，但應驗算電容器裝置投入后3次諧波放大是否超過或接近國標限值，并且有一定的裕度;
2) 3次諧波含量較大，已經超過或接近國標限值，選擇12%或12%與4.5%～6%的串聯電抗器混合裝設。
2、電容器裝置接入處的背景諧波為3次、5次
1) 3次諧波含量很小， 5次諧波含量較大(包括已經超過或接近國標限值)，選擇4.5%～6%的串聯電抗器，忌用0.1%～1%的串聯電抗器;
2) 3次諧波含量略大， 5次諧波含量較小，選擇0.1%～1%的串聯電抗器，但應驗算電容器裝置投入后3次諧波放大是否超過或接近國標限值，并且有一定的裕度;
3) 3次諧波含量較大，已經超過或接近國標限值，選擇12%或12%與4.5%～6%的串聯電抗器混合裝設。
3、電容器裝置接入處的背景諧波為5次及以上
1) 5次諧波含量較小，應選擇4.5%～6%的串聯電抗器;
2) 5次諧波含量較大，應選擇4.5%的串聯電抗器;
4、對于采用0.1%～1%的串聯電抗器，要防止對5次、7次諧波的嚴重放大或諧振;對于采用4.5%～6%的串聯電抗器，要防止對3次諧波的嚴重放大或諧振。

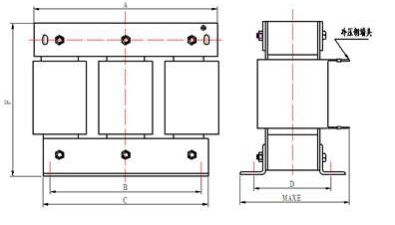

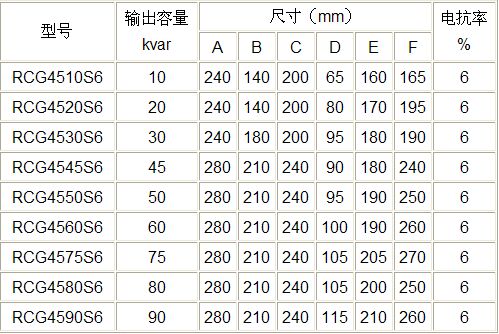

五、主要規格及外形尺寸
六、應用產品

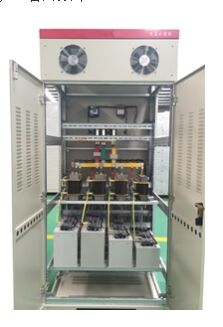

成都瑞杰科能電氣有限公司（www.rogercanoo.com）自主研發RCG型系列干式鐵芯串聯電抗器。在低壓無功補償裝置（RWDB-K/RWDB-F）中，電抗器串接安裝在電源與電容器之間，采用三角形連接方式。由于加裝了電抗器，減少了系統向并聯電容器裝置或電容器裝置提供短路電流值，保證了非故障線路上的電氣設備運行的穩定性，有利于電網的過電壓保護。
近年來，在電力系統中，為了消除由高次諧波電壓、電流所引起的電容器故障，在電容器回路中采用串聯電抗器的方法改變系統參數，已取得了顯著的效果。
|
