Pipe Titan 是 LJ Welding Automation 公司最新推出的焊接機器人。倍福基于 PC 的集成式控制技術可以輕松實現模塊化系統結構，為不斷變化的全自動或半自動焊接生產工藝提供極大的靈活性。鍋爐生產廠商 Cleaver-Brooks 使用該系統提高了管道焊接的吞吐量、質量和安全性。

總部位于加拿大阿爾伯塔省埃德蒙頓市的 LJ Welding Automation 公司的自動化工程經理 Dean Jacobs 用一個詞形容了焊接設備世界：栓接。“這里安裝一個子系統，那里安裝一個子系統。”Jacobs 說道，“很快，焊接單元就有了 7 個控制面板，需要一個巨大的電源棒為所有這些面板供電。”因此需要采用這種栓接方案。但隨著技術的進步和設備終端用戶對模塊化解決方案的需求日益增長，這類系統的設計和維護變得難以為繼。
而 LJ Welding 很早就認識到，集成方法不僅能帶來更簡潔的外觀，還能幫助企業在激烈的市場競爭中脫穎而出。公司可提供全面的焊接解決方案，并專注于埋弧焊機器人。公司業務已經遍布全球 50 多個國家，為各個行業客戶提供服務。產品研發副總監 Tim Robinson 說道：“在過去的 17 年里，我們迅速發展壯大，現在我們可提供數百種產品以及很多定制的應用解決方案。我們還可以將多臺設備組合在一起，提供完整的交鑰匙系統。
新型 Pipe Titan 管道焊接系統就是這樣一個焊接中心，專為直徑為 2 至 24 英寸的管道而設計。首批 Pipe Titan 系統安裝在位于安大略省斯特拉特福德的 Cleaver-Brooks 工廠內，用于實現高性能管道焊接。倍福的 EtherCAT 和基于 PC 的控制技術將所有功能集成到一個中央控制架構中，并提供一個靈活的全集成解決方案。

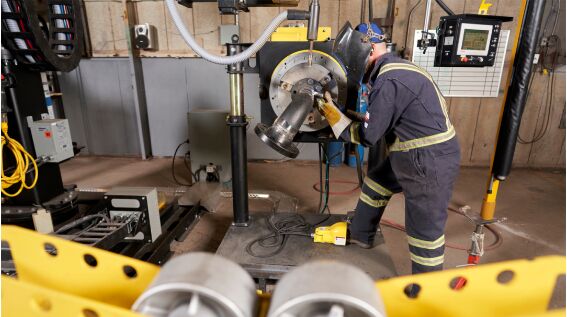

LJ Welding 的 Pipe Titan 焊接系統是一個交鑰匙焊接中心，可加工直徑為 2 至 24 英寸的管道。Cleaver-Brooks 使用該系統制造堅固耐用的防漏鍋爐系統管道。

焊接是鍋爐制造企業的核心競爭力

Cleaver-Brooks 是一家全球知名的鍋爐房解決方案供應商，致力于降低能耗、成本和對環境的影響。作為成套火管和水管鍋爐的先驅，它能夠為各種規模的應用提供一體化的鍋爐房設備與解決方案。公司焊接專家 Joel McLeod 表示，Cleaver-Brooks 對 Pipe Titan 提出了多項要求，包括降低成本、提高質量、提升生產效率和增強安全性。
“焊接是 Cleaver-Brooks 的核心競爭力，因為它有助于確保鍋爐房產品和系統的結構完整性和可靠性。”Joel McLeod 解釋道，“我們在整個生產過程中使用各種焊接工藝來組裝和連接各種金屬部件，從而制造出堅固耐用且防漏的鍋爐系統。”
LJ Welding Automation 工程團隊的任務是將簡潔的設計、高確定性的控制和系統模塊化結構結合于一體。Dean Jacobs 表示，他們還需要自動化和通信技術來集成 EWM 的高端焊接設備。這種焊接設備使用高度定制化的程序限制工件中熱量的積聚，從而最大限度地減少壓力管道的變形和腐蝕。因此，為了確保始終如一的良好焊接效果，新的焊接系統必須與現有的配方管理系統協同工作。

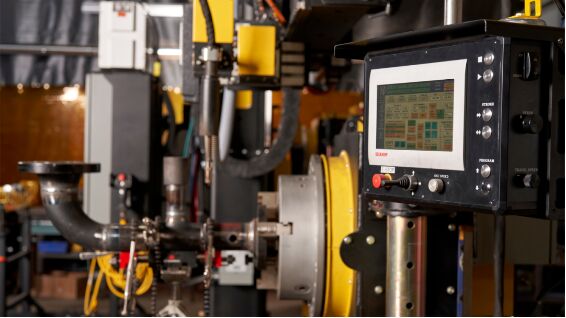

CP6700 面板型 PC 將加工中心的主控 CPU 與用作操作界面的 10 英寸觸摸屏相結合。

基于 PC 的控制技術支持平臺方法

Dean Jacobs 一如既往地選擇倍福來應對項目中遇到的挑戰。“當我十年前開始在 LJ 工作時，他們在自動化平臺方面還是一片空白。”他說道，“基于 PC 的控制技術的一大優勢就是能夠將第三方技術集成在同一個平臺上。”
Pipe Titan 使用適合控制柜安裝的經濟型面板型 PC CP6700 作為焊接設備的中央控制器，此款 PC 將用于 HMI 的 10 英寸觸摸屏與用于控制的 Intel Atom® 處理器結合于一體。Pipe Titan 有兩個獨立的定位器，每個定位器配備了一臺倍福的 CX 系列嵌入式控制器。“這兩臺定位器都有自己的控制器，用于簡單的單軸或雙軸旋轉管道應用，以及功能安全和 HMI 服務器。這樣，它們就可以在需要時獨立運行。”Dean Jacobs 說道，“你只需拔下一臺定位器的插頭，將它移到設備的另一側即可使用。我們在所有大型設備上都使用了這種模塊化結構。
模塊化的 TwinCAT 3 自動化軟件使得這種架構成為一種端到端的開發和運行時環境。TwinCAT 將 PLC、HMI、運動控制、物聯網、分析乃至機器學習等所有功能集成在一個中央控制平臺上。TwinCAT 支持使用所有 IEC 61131-3 語言及其面向對象的語言擴展、自定義或預定義的功能塊以及 Microsoft Visual Studio® 中的計算機科學標準語言進行編程。LJ Welding 可根據需要使用用于開發 HMI 的結構化文本和 JavaScript 等語言。TwinCAT 讓開發團隊可以專注于一個工具鏈，避免在不同的開發環境之間切換。據自動化工程 EIT 的 Benjamin Vandenberg 介紹，它還為源代碼控制提供了高級選項。

AM8100 系列伺服電機以高精度旋轉定位器中的管道，以實現精密焊接。

EtherCAT 集高速度、靈活性和安全性于一身

事實證明，EtherCAT 實時以太網技術的靈活性和可擴展性對于實現一體化和模塊化設計起著決定性作用。EtherCAT 可以自由選擇拓撲結構和熱連接功能。Pipe Titan 的模塊配備的多個急停按鈕可通過倍福的TwinSAFE 集成式安全解決方案進行通信。嚴格來說，它支持模塊化設備設計，無需對任何硬連線安全控制器進行物理調整，Benjamin Vandenberg 解釋道：“我們有三個獨立運行的安全系統，每個系統都配備一個 EL6910 TwinSAFE 邏輯端子模塊。它們通過 Safety over EtherCAT（FSoE）相互通信，有了 TwinSAFE，我們只需通過軟件就能打開或關閉這些連接。我們可以根據需要添加或移除不同的設備，從而使系統具有更強的適應性和可擴展性。”
LJ Welding 還使用了大量的 EtherCAT I/O 端子模塊。EL7211 和 EL7221 伺服電機端子模塊為 AM8100 系列伺服電機提供了一個緊湊的驅動解決方案。EL3255 5 通道電位計模塊可確保定位器在由手柄、變速腳踏板等控制時精確的速度。支持 EtherCAT 技術的第三方設備（如 Pipe Titan 上的 VFD）可與倍福的 EtherCAT 控制器無縫連接。EtherCAT 還支持連接 30 多種通信協議，只需添加一個 I/O 模塊作為網關即可。這不僅提高了組件選擇的靈活性，而且還避免了栓接方案集成度低的問題。“Pipe Titan 上安裝的 EL6224 IO-Link 主站端子模塊特別適合用于連接激光位移傳感器，此后我們還會將其用于很多其它應用中。”Dean Jacobs 說道。

焊接系統效果顯著

LJ Welding 團隊通過倍福基于 PC 的自動化系統實施了一套超出 Cleaver-Brooks 預期需求的系統。據 McLeod 介紹，Pipe Titan 讓焊接系統的性能得到明顯提升。Cleaver-Brooks 將電弧時間平均縮短了 63%，這相當于將生產速度提高了近三倍。該系統還將焊縫清理時間縮短了 90%，返工率降低了 10%，填充金屬消耗量減少了 39%。
“相比人工，Pipe Titan 焊接系統讓我們能夠更快、更高效地完成任務，從而提高生產效率和產能。錯誤和誤差減少了，產出質量也提高了。”Joel McLeod 說道，“機械設備可以根據各項任務進行編程，并可輕松重新配置，以滿足我們不斷變化的生產需求。Pipe Titan 焊接系統可以取代人力，降低工傷事故風險，從而提高人員的安全性。”
TwinCAT 加快了開發速度，而系統集成的 TwinCAT Scope 軟件示波器則有助于實現設備的優化設置。通過倍福的工業 PC 安全指南，LJ Welding 可以安全可靠地遠程訪問客戶設備，進行維護或故障排除。但團隊的目標遠不止于此。Pipe Titan 及其它設備的下一步規劃是連接更高級別的系統，以進行分析和持續改進。對于 Dean Jacobs 來說，幸運的是，這是倍福技術可靈活擴展的另一個領域。TwinCAT 中已經集成了標準分析算法、無代碼操作界面、通過 OPC UA 進行安全通信等功能。
